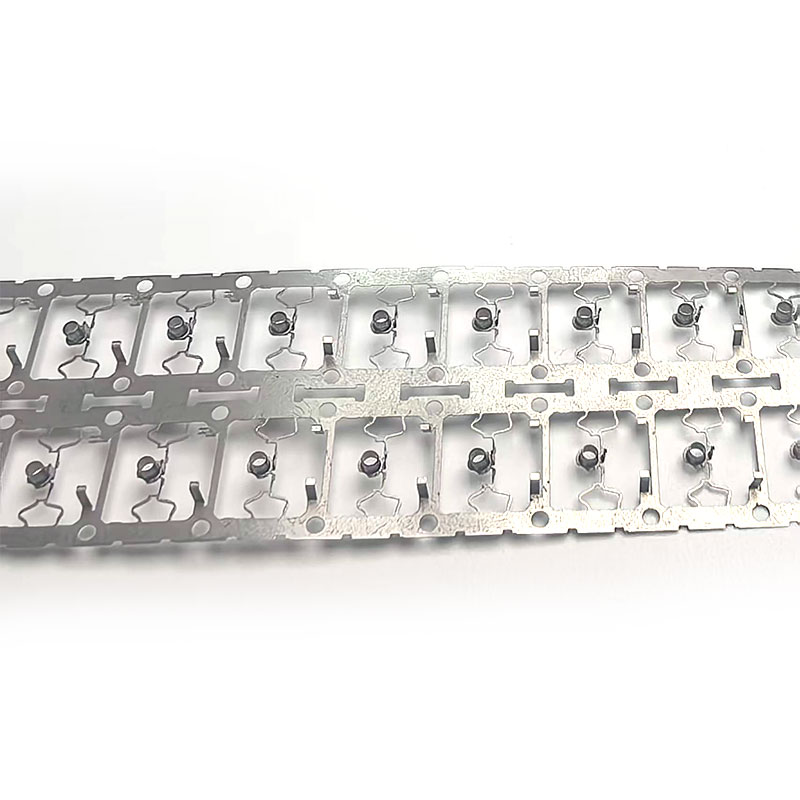

Elektronski deli za natančno žigosanjeso bistveni za proizvodnjo kompaktnih, prevodnih in zelo natančnih komponent, ki se uporabljajo v konektorjih, senzorjih, avtomobilski elektroniki in komunikacijskih napravah.Qirenzdružuje natančno žigosanje s tehnologijo EDM za izdelavo kompleksnih kovinskih komponent z dimenzijskimi tolerancami do ±0,005 mm, kar podpira razvoj prototipov in velikoserijsko proizvodnjo.
Ker elektronski izdelki postajajo manjši, tanjši in bolj integrirani, proizvajalci potrebujejo kovinske komponente, ki lahko ohranijo majhne dimenzije, hkrati pa zagotavljajo stabilno prevodnost, mehansko trdnost in zanesljivo delovanje sestavljanja. Elektronsko natančno žigosanje zagotavlja učinkovit način za oblikovanje sponk, kontaktnih komponent, zaščitnih delov, vzmetnih elementov in drugih zapletenih kovinskih struktur v proizvodnem obsegu. Z združevanjem proizvodnje kalupov EDM, natančnega žigosanja, inteligentnega nadzora in nadzora procesov Qiren zagotavlja prilagojene rešitve za elektroniko, avtomobilsko elektroniko, medicinsko opremo in komunikacijske aplikacije. Zaradi zmožnosti tolerance dimenzij ±0,005 mm, prilagodljivosti materiala in nadzora kakovosti površine je natančno žigosanje primerno za zahtevne aplikacije elektronskih komponent.
Kazalo
- Zakaj so elektronski deli za natančno žigosanje pomembni?
- Katere so glavne prednosti?
- Katere materiale je mogoče uporabiti?
- Kako se izdelujejo deli za natančno žigosanje?
- Kje se uporabljajo?
- Kako naj kupci izberejo dobavitelja za natančno žigosanje?
- Pogosto zastavljena vprašanja
- Zaključek
Zakaj so elektronski deli za natančno žigosanje pomembni?
Sodobni elektronski izdelki so vse bolj odvisni od miniaturnih kovinskih komponent. Sponka priključka, zaščitni element, kontaktna vzmet, baterijska komponenta ali prevodna podpora so lahko le delček velikosti običajne mehanske komponente, vendar lahko neposredno vplivajo na delovanje celotnega izdelka.
Zato je natančno žigosanje več kot le rezanje in oblikovanje pločevine. Proizvodni proces mora nadzorovati dimenzijsko natančnost, deformacijo materiala, robove, kakovost površine in ponovljivost. Pri elektronskih aplikacijah lahko celo majhno odstopanje dimenzij vpliva na kontaktni tlak, silo vstavljanja, električno prevodnost, poravnavo sklopa ali življenjsko dobo izdelka.
Glede na Qirenove informacije o izdelku, njegovo žigosanje združuje obdelavo kalupov EDM z natančnim žigosanjem in tehnologijami pregledovanja. Podjetje navaja, da lahko njegov proces doseže tolerance do ±0,005 mm za ustrezne aplikacije, vključno z deli kompleksnih oblik, komponentami z mikro luknjami in ultratankimi materiali pod 0,1 mm.
Zaradi te kombinacije je natančno žigosanje še posebej dragoceno, ko proizvajalci potrebujejo ponovljive komponente v velikih količinah, ne da bi pri tem žrtvovali dimenzijsko doslednost.
Katere so glavne prednosti elektronskih delov za natančno žigosanje?
1. Visoka dimenzijska natančnost
Natančne elektronske komponente pogosto zahtevajo natančno nadzorovane dimenzije, da se prilegajo miniaturnim sklopom. Napredna zasnova matrice, obdelava EDM in nadzorovani parametri žigosanja lahko zmanjšajo variacije dimenzij in izboljšajo konsistenco med deli.
Pri konektorskih sponkah in drugih prevodnih komponentah dimenzijska natančnost neposredno vpliva na učinkovitost spajanja. Dosledna geometrija pomaga proizvajalcem vzdrževati predvidljivo silo vstavljanja, pozicioniranje kontaktov in združljivost sestavljanja.
2. Zmogljivost kompleksne geometrije
Tradicionalni postopki žigosanja se lahko soočajo z omejitvami, če komponente vsebujejo globoke utore, ostre vogale, stopničaste luknje, ozke dele ali druge zapletene elemente. Orodja, podprta z EDM, lahko pomagajo ustvariti bolj izpopolnjene strukture matrice za te zahtevne geometrije.
- Mikro luknje in ozke reže
- Stopničaste in vgradne konstrukcije
- Fine kontaktne površine
- Značilnosti ostrega kota
- Izjemno tanke kovinske komponente
- Majhne vzmetne in prevodne strukture
3. Učinkovita masovna proizvodnja
Ko je matrica za vtiskovanje razvita in potrjena, lahko postopek proizvede velike količine skladnih delov z relativno kratkimi časi cikla. Zaradi tega je natančno žigosanje še posebej privlačno za proizvajalce elektronike s stabilnimi količinami proizvodnje.
4. Boljša kakovost površine
Stanje površine je kritično za električne in mehanske komponente. Prekomerne robove, praske, deformacije ali grobe površine lahko povzročijo težave pri sestavljanju ali negativno vplivajo na prevodnost in odpornost proti obrabi.
Qiren opisuje uporabo brezkontaktne obdelave EDM in tehnologije zrcalne končne obdelave za zahtevne aplikacije, s prijavljeno površinsko hrapavostjo pod Ra0,2 μm v veljavnih pogojih obdelave.
Katere materiale je mogoče uporabiti?
Izbira materiala mora temeljiti na prevodnosti, trdnosti, odpornosti proti koroziji, trdoti, značilnostih vzmeti, obnašanju pri oblikovanju, delovni temperaturi in zahtevah za končno uporabo.
| Vrsta materiala | Tipične značilnosti | Potencialne aplikacije |
|---|---|---|
| Bakrove zlitine | Dobra električna prevodnost in sposobnost oblikovanja | Sponke, kontakti, prevodne komponente |
| Nerjaveče jeklo | Trdnost, odpornost proti koroziji, vzdržljivost | Elektronska ohišja, vzmeti, strukturne komponente |
| Titan | Visoko razmerje med trdnostjo in težo ter odpornost proti koroziji | Specializirane elektronske in medicinske komponente |
| Zlitine visoke trdote | Odpornost proti obrabi in mehanska stabilnost | Zahtevne natančne komponente in deli, povezani z orodjem |
Izbira pravega materiala vpliva tudi na življenjsko dobo matrice in proizvodne stroške. Materiali z visoko trdoto ali žilavostjo lahko zahtevajo posebno orodje in strategije obdelave, zaradi česar je inženirska analiza pomembna pred masovno proizvodnjo.
Kako se izdelujejo deli za natančno žigosanje?
Projekt zanesljivega natančnega žigosanja se običajno začne veliko pred prvo proizvodnjo. Risbo komponente, specifikacijo materiala, zahteve glede tolerance, površinsko obdelavo, letno količino in okolje uporabe je treba pregledati med stopnjo inženiringa.
1. korak: Analiza izdelka in risbe
Inženirji ocenijo geometrijo, tolerance, debelino materiala, smer oblikovanja, kritične dimenzije in možna tveganja pri izdelavi. Zgodnja analiza načrta lahko pomaga prepoznati značilnosti, ki lahko povzročijo deformacije, razpoke, čezmerne robove ali težavno vzdrževanje orodja.
2. korak: Natančna zasnova matrice
Matrica za vtiskovanje določa, kako natančno je mogoče oblikovati končno komponento. Za kompleksne elektronske dele je mogoče uporabiti obdelavo EDM za ustvarjanje finih struktur in visoko natančnih funkcij matrice.
3. korak: Priprava materiala
Izbrani kovinski trak ali pločevina mora ustrezati zahtevani debelini, mehanskim lastnostim in stanju površine. Konsistentnost materiala je še posebej pomembna, kadar gre za zelo majhne tolerance.
4. korak: Žigosanje in oblikovanje
Med proizvodnjo gre material skozi nadzorovane postopke žigosanja, da se dosežejo lastnosti rezanja, upogibanja, prebijanja, oblikovanja ali napredovanja. Stabilni procesni parametri pomagajo ohranjati ponovljivost v celotni proizvodni seriji.
5. korak: pregled dimenzij in površine
Inšpekcija preveri kritične dimenzije in odkrije morebitne napake. Qiren poroča o uporabi tridimenzionalne merilne opreme, opreme za optično pregledovanje in testiranja trdote kot del svojega procesa nadzora kakovosti. Poročila o kakovosti serije lahko podpirajo tudi sledljivost proizvodnje in sprejemanje strank.
Kje se uporabljajo?
Komponente elektronskega natančnega žigosanja se uporabljajo v številnih panogah, saj lahko združujejo majhne dimenzije z visoko ponovljivostjo in funkcionalno zanesljivostjo.
Zabavna elektronika
Pametni telefoni, prenosni računalniki, nosljive naprave in drugi kompaktni izdelki zahtevajo miniaturne kovinske komponente, ki se natančno prilegajo omejenim notranjim prostorom. Aplikacije lahko vključujejo držala za kartice SIM, komponente vmesnika Type-C, kontaktne terminale in kovinske strukture, povezane s FPC.
Avtomobilska elektronika
Vse večja uporaba elektronskih nadzornih sistemov in električnih vozil je povečala povpraševanje po natančnih prevodnih in mehanskih komponentah. Potencialne uporabe vključujejo komponente, povezane z baterijami, relejne vzmeti, sponke, komponente senzorjev in električne priključne sisteme.
Medicinska oprema
Medicinski pripomočki lahko zahtevajo miniaturne komponente z nadzorovanimi dimenzijami in zanesljivo kakovostjo površine. Natančno vtisnjeni kovinski deli se lahko uporabljajo v komponentah mikroinstrumentov, ohišjih naprav in drugih specializiranih sklopih, kjer je dimenzionalna skladnost bistvena.
Komunikacijska oprema
Komunikacijske naprave in elektronski sklopi z visoko gostoto so odvisni od natančnih konektorjev in prevodnih komponent. Natančno žigosanje lahko podpira proizvodnjo kompaktnih kontaktnih struktur, ki zahtevajo dosledno geometrijo med ponavljajočim sestavljanjem.
Kako naj kupci izberejo dobavitelja za natančno žigosanje?
Izbira pravega dobavitelja ni le stvar primerjave cen na enoto. Pri preciznih elektronskih komponentah imajo lahko zmogljivost orodij, nadzorni sistemi, materialne izkušnje, inženirska podpora in razširljivost proizvodnje večji vpliv na skupne stroške projekta.
Pred oddajo naročila morajo kupci oceniti naslednje točke:
- Dimenzijska zmogljivost:Potrdite, ali lahko dobavitelj dosledno izpolnjuje zahtevane tolerance.
- Strokovno znanje o orodju:Preglejte dobaviteljevo zasnovo matrice, EDM, vzdrževanje in zmožnosti optimizacije.
- Materialne izkušnje:Prepričajte se, da proizvajalec razume izbrano bakrovo zlitino, nerjavno jeklo, titan ali drug material.
- Zmogljivost pregleda:Preverite, ali je kritične dimenzije mogoče izmeriti z ustrezno CMM, optično ali drugo opremo za pregledovanje.
- Razširljivost proizvodnje:Zagotovite, da lahko dobavitelj preide s prototipa ali poskusnih serij na stabilno masovno proizvodnjo.
- Dokumentacija o kakovosti:Zahtevajte inšpekcijska poročila in jasno opredeljena merila sprejemljivosti.
- Inženirska komunikacija:Odzivna tehnična ekipa lahko zmanjša nepotrebne revizije orodij in proizvodne zamude.
Qiren navaja, da njegova operacija žigosanja podpira tako maloserijsko poskusno proizvodnjo kot proizvodnjo v večjem obsegu. Njegovi proizvodni podatki prav tako poudarjajo 3000 kvadratnih metrov velik objekt, več kot 50 zaposlenih in ekipo za raziskave in razvoj, ki predstavlja približno 15 % njegove delovne sile. Podjetje poroča o izvozu v več kot 20 držav in regij.
Pogosto zastavljena vprašanja
Kaj so elektronski deli za natančno žigosanje?
Deli za elektronsko natančno žigosanje so natančno oblikovane kovinske komponente, izdelane s postopki natančnega žigosanja za elektronske in elektromehanske aplikacije. Vključujejo lahko sponke, kontakte, vzmeti, oklopne komponente, prevodne nosilce in druge miniaturne dele.
Kakšno toleranco lahko doseže natančno žigosanje?
Dosegljiva toleranca je odvisna od materiala, geometrije, debeline, zasnove orodja in proizvodnih pogojev. Qiren poroča o tolerancah dimenzij do ±0,005 mm za primerne aplikacije natančnega žigosanja. Dejanske tolerance je treba potrditi glede na risbo določenega dela.
Ali je mogoče kompleksne elektronske komponente prilagoditi?
ja Natančno žigosanje po meri je mogoče razviti na podlagi risb strank, 3D modelov, specifikacij materialov, dimenzij, toleranc, površinskih zahtev in obsega proizvodnje. Izdelava matrice s pomočjo EDM je še posebej uporabna za zapletene strukture, ki jih je težko izdelati s konvencionalnimi orodji.
Katere industrije uporabljajo komponente za natančno elektronsko žigosanje?
Glavna področja uporabe vključujejo potrošniško elektroniko, avtomobilsko elektroniko, medicinsko opremo, komunikacijsko opremo, izdelke za pametni dom in druge natančne elektronske sklope.
Kako lahko zahtevam ponudbo?
Zagotavljanje 2D-risbe ali 3D-datoteke CAD, informacij o materialu, letne količine, kritičnih toleranc, zahtev glede površinske obdelave in pričakovanega razporeda dobave lahko pomaga proizvajalcu oceniti projekt in pripraviti natančnejšo ponudbo.
Zaključek
Ker elektronske naprave postajajo vse manjše in bolj izpopolnjene, postaja natančnost izdelave vedno bolj pomembna. Elektronsko natančno žigosanje zagotavlja praktično kombinacijo dimenzijske doslednosti, zmožnosti kompleksnega oblikovanja, fleksibilnosti materiala, kakovosti površine in razširljive proizvodnje. Z orodjem s pomočjo EDM, nadzorovanim žigosanjem in sistematičnim pregledom lahko proizvajalci proizvajajo miniaturne kovinske komponente, ki izpolnjujejo zahtevne zahteve elektronskega sestavljanja.
Qiren združuje natančno inženirstvo kalupov, EDM obdelavo, žigosanje in inšpekcijske zmogljivosti za podporo prilagojenim projektom elektronskih komponent od razvoja orodja do proizvodnje. Če nabavljate visoko natančne kovinske komponente za konektorje, avtomobilsko elektroniko, medicinske naprave, komunikacijsko opremo ali druge natančne sklope,kontaktirajte nasza razpravo o vaših risbah, materialih, tolerancah, obsegu proizvodnje in zahtevah za žigosanje po meri.
