Za proizvajalce, ki iščejo zanesljivo proizvodnjo konektorjev v velikih količinah, natančnostKalup za vtiskovanje konektorjevlahko neposredno vpliva na dimenzijsko natančnost, stabilnost proizvodnje, življenjsko dobo orodja in celotne stroške izdelave.Qirenje specializirano za natančen razvoj kalupov in rešitve za žigosanje kovin z uporabo CNC strojne obdelave, tehnologije hitrega žigosanja, avtomatiziranih proizvodnih procesov in strogega upravljanja kakovosti za podporo zahtevnih aplikacij v avtomobilski industriji, elektroniki, gospodinjskih aparatih in medicini.
Kalup za vtiskovanje konektorjev je specializiran sistem matrice, zasnovan za izdelavo komponent konektorjev z dosledno geometrijo, ozkimi tolerancami in ponovljivo zmogljivostjo. Za razliko od splošnega orodja za žigosanje morajo kalupi za spojnike upoštevati izjemno majhne lastnosti, obnašanje materiala, zahteve po progresivnem oblikovanju in velike količine proizvodnje. Qiren razvija progresivne in sestavljene kalupe za žigosanje po meri s prijavljeno natančnostjo obdelave do ±0,01 mm in življenjsko dobo kalupa, ki presega 5 milijonov ciklov. S kombinacijo natančnega inženiringa, nadzorovane obdelave, inšpekcije in sledljivega upravljanja proizvodnje lahko pravilno zasnovan kalup za priključke pomaga proizvajalcem zmanjšati odpadke, izboljša doslednost proizvodnje, skrajša čase ciklov in nadzoruje dolgoročne stroške orodja.
Kazalo
- Kaj je kalup za vtiskovanje konektorjev?
- Zakaj je natančnost pomembna pri žigosanju konektorjev?
- Katere so ključne značilnosti visokokakovostnega kalupa za vtiskovanje konektorjev?
- Kako je izdelan kalup za vtiskovanje konektorjev?
- Katere vrste kalupov za žigosanje se uporabljajo za priključke?
- Kako naj proizvajalci izberejo kalup za vtiskovanje konektorjev?
- Zakaj izbrati Qiren za rešitve kalupov za žigosanje priključkov?
- Katere industrije uporabljajo kalupe za vtiskovanje konektorjev?
- Pogosto zastavljena vprašanja
- Zaključek

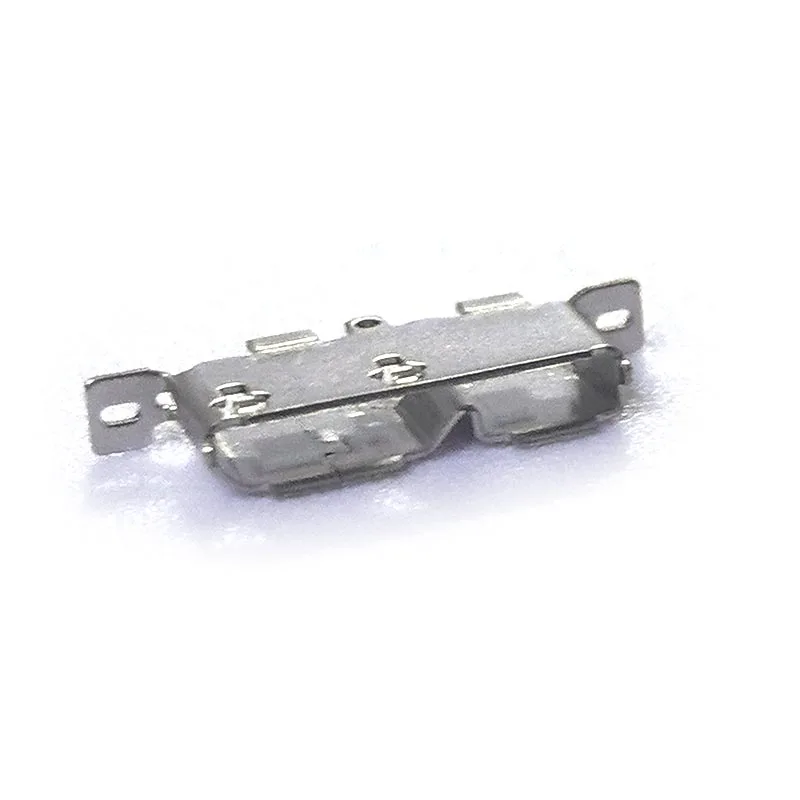

Kaj je kalup za vtiskovanje konektorjev?
Kalup za vtiskovanje konektorjev je natančen sistem orodij, ki se uporablja za preoblikovanje kovinskega traku, pločevine ali drugih primernih materialov v komponente konektorja s pomočjo nadzorovanih postopkov vtiskovanja. Postopek uporablja mehansko silo za rezanje, upogibanje, oblikovanje, risanje ali kako drugače oblikovanje materiala v skladu z vnaprej določeno zasnovo matrice.
Komponente priključka pogosto vsebujejo majhne kontaktne površine, ozke reže, jezičke, zavoje, luknje in druge zapletene geometrije. Posledično mora kalup ohranjati zelo natančno poravnavo med luknjači, matricami, vodilnimi komponentami in drugimi funkcionalnimi elementi.
Za velikoserijsko proizvodnjo je progresivno žigosanje še posebej dragoceno, ker je več operacij mogoče integrirati v en orodni sistem. Kovinski trak se premika skozi več postaj, pri čemer vsaka postaja izvede določeno operacijo, preden končna komponenta konektorja zapusti matrico.
- Visoka dimenzijska konsistenca za večkratno proizvodnjo
- Učinkovita obdelava velikih količin spojnih delov
- Zmanjšano ročno rokovanje med posameznimi operacijami
- Izboljšana uporaba materiala, ko je postavitev optimizirana
- Združljivost z avtomatsko opremo za hitro žigosanje
Zakaj je natančnost pomembna pri žigosanju konektorjev?
Natančnost je eden najpomembnejših dejavnikov učinkovitosti pri izbiri orodja za konektorje. Konektorji imajo pogosto stroge zahteve glede dimenzij, saj lahko že majhno odstopanje vpliva na silo vstavljanja, električni kontakt, mehansko zadrževanje, poravnavo sklopa ali združljivost s pripadajočimi komponentami.
Visokokakovosten kalup zato potrebuje več kot natančno začetno obdelavo. Natančnost je treba ohranjati skozi celoten proizvodni proces, vključno z načrtovanjem, strojno obdelavo, toplotno obdelavo, sestavljanjem, poskusnim žigosanjem, pregledom in vzdrževanjem proizvodnje.
| Faktor uspešnosti | Pomen v proizvodnji priključkov | Potencialna proizvodna korist |
|---|---|---|
| Dimenzijska natančnost | Ohranja kritično geometrijo konektorja | Izboljša zamenljivost komponent |
| Poravnava orodja | Nadzoruje pozicioniranje luknjača in matrice | Zmanjša neenakomerno obrabo in napake pri vtiskovanju |
| Kakovost površine | Podpira čisto rezanje in oblikovanje | Pomaga zmanjšati robove in materialno škodo |
| Življenjska doba orodja | Določa dolgoročno stabilnost proizvodnje | Zmanjša stroške zamenjave in izpadov |
| Doslednost postopka | Ohranja ponavljajoče se dele znotraj specifikacij | Izboljša nadzor kakovosti in izkoristek proizvodnje |
Qiren navaja, da lahko njegova zmogljivost izdelave natančnih kalupov doseže natančnost obdelave do ±0,01 mm za ustrezne aplikacije. Dejansko dosegljivo toleranco pa je treba vedno potrditi glede na material, geometrijo komponente, strukturo kalupa, opremo za žigosanje in specifikacije kupca.
Katere so ključne značilnosti visokokakovostnega kalupa za vtiskovanje konektorjev?
Vsaka matrica za vtiskovanje ni primerna za natančno izdelavo konektorjev. Orodje je treba oblikovati glede na material konektorja, geometrijo, obseg proizvodnje, zahteve glede tolerance in nadaljnji postopek sestavljanja.
Precision Die Design
Struktura matrice mora natančno definirati vsako operacijo rezanja in oblikovanja. Skrbno načrtovanje postaje je še posebej pomembno za progresivne kalupe, ker lahko napake, uvedene na zgodnji postaji, vplivajo na vsako naslednjo operacijo.
Visokokakovostna obdelava
CNC obdelava in druge natančne proizvodne tehnologije lahko proizvedejo kompleksne komponente kalupov z nadzorovanimi dimenzijami in kakovostjo površine. Pravilna strojna obdelava podpira tudi natančno sestavljanje luknjačev, vložkov, vodilnih komponent in delov matrice.
Vzdržljiva konstrukcija orodja
Proizvodnja konektorjev lahko vključuje milijone ciklov žigosanja. Ustrezen izbor materiala, toplotna obdelava, površinska obdelava in komponente, odporne proti obrabi, lahko pomagajo podaljšati življenjsko dobo orodja.
Stabilna proizvodna zmogljivost
Dober kalup ne bi smel samo natančno proizvesti prve serije. Ohranjati mora dosledno delovanje med podaljšano proizvodnjo. Nadzor orodja, preventivno vzdrževanje in redni pregledi so zato bistveni.
Sledljivo upravljanje kakovosti
Sledljivost proizvodnje olajša prepoznavanje procesnih odstopanj in ohranjanje dosledne kakovosti. Qiren poroča o uporabi sistema za izvajanje proizvodnje (MES) za spremljanje informacij o proizvodnji in podporo sledljivosti procesa.
Kako je izdelan kalup za vtiskovanje konektorjev?
Profesionalna izdelava kalupov je večstopenjski inženirski proces in ne preprosto rezanje jekla v zahtevano obliko. Običajni potek dela lahko vključuje naslednje stopnje:
- Analiza zahtev:Preglejte risbo konektorja, material, tolerance, obseg proizvodnje, stiskalnico za žigosanje in zahteve za uporabo.
- Izbira materiala:Izberite ustrezne materiale za kalupe in določite ustrezno obdelavo glede na pričakovane obremenitve in obrabo.
- Oblikovanje strukture matrice:Razvijte progresivno, sestavljeno ali drugo arhitekturo orodij glede na geometrijo dela.
- Natančna obdelava:Izdelujte kalupne plošče, vložke, luknjače, matrice, vodila in druge komponente z uporabo ustreznih obdelovalnih procesov.
- Toplotna obdelava:Po potrebi uporabite ustrezno termično obdelavo za izboljšanje trdote, trdnosti in odpornosti proti obrabi.
- Sestavljanje in odpravljanje napak:Sestavite orodje in preverite poravnavo, premikanje, odmike in funkcionalno delovanje.
- Poskusno žigosanje:Izdelajte vzorčne dele za oceno dimenzij, kakovosti oblikovanja, robov, dovajanja materiala in stabilnosti proizvodnje.
- Pregled in validacija:Izmerite kritične lastnosti glede na dogovorjene tehnične zahteve.
- Podpora proizvodnji:Vzpostavite ustrezne vzdrževalne in inšpekcijske postopke za dolgoročno delovanje.
Ta strukturiran potek dela pomaga preoblikovati risbo konektorja v ponovljivo proizvodno rešitev, namesto da bi se zanašal samo na prilagoditve s poskusi in napakami.
Katere vrste kalupov za žigosanje se uporabljajo za priključke?
Optimalna konfiguracija orodja je odvisna od zasnove priključka in proizvodnih ciljev. Pogoste rešitve vključujejo:
- Kalupi za progresivno žigosanje:Integrirajte več operacij v zaporedne postaje in so primerni za proizvodnjo velikih količin.
- Sestavljeni kalupi:Izvedite več operacij rezanja med enim pritiskom, če struktura dela to omogoča.
- Kalupi za prebijanje in rezanje:Zasnovan za natančno ločevanje materiala in izdelovanje lukenj.
- Oblikovanje kalupov:Uporablja se, kadar konektorji ali komponente zahtevajo nadzorovano upogibanje ali oblikovanje.
- Kalupi za risanje:Uporablja se za ustrezne komponente, ki zahtevajo nadzorovano deformacijo materiala v globlje geometrije.
Qiren navaja, da njegove neodvisne zmogljivosti za raziskave in razvoj kalupov zajemajo progresivne matrice, sestavljene matrice, matrice za raztezanje, matrice za prebijanje in striženje, matrice za stiskanje in druge rešitve za natančno orodje.
Kako naj proizvajalci izberejo kalup za vtiskovanje konektorjev?
Izbira orodja samo na podlagi začetne nabavne cene lahko povzroči višje stroške v celotnem življenjskem ciklu proizvodnje. Proizvajalci bi morali oceniti celotno proizvodno zahtevo.
| Izbirni kriterij | Vprašanja za razmislek |
|---|---|
| Geometrija priključka | Ali obstajajo mikroelementi, ozke reže, zavoji ali kompleksni profili? |
| Material | Katera kovinska zlitina, debelina, trdota in stanje površine bodo vtisnjeni? |
| Obseg proizvodnje | Ali je prototip aplikacije srednje velik ali na milijone delov na leto? |
| Zahtevana toleranca | Katere dimenzije so ključne za delovanje konektorja? |
| Oprema za žigosanje | Ali se kalup ujema s tonažo stiskalnice, gibom, hitrostjo in sistemom hranjenja? |
| Življenjska doba orodja | Kakšna življenjska doba je potrebna pred večjim vzdrževanjem ali obnovo? |
| Zmogljivost dobavitelja | Ali lahko proizvajalec zagotovi načrtovanje, strojno obdelavo, testiranje, pregled in poprodajno podporo? |
Proizvajalci morajo pred oddajo naročila orodja zahtevati tudi jasne informacije o zmožnosti tolerance, preskusnih postopkih, zahtevah glede vzdrževanja, rezervnih komponentah, razporedih dobave in dokumentaciji o kakovosti.
Zakaj izbrati Qiren za rešitve kalupov za žigosanje priključkov?
Qiren se osredotoča na raziskave in razvoj natančnih kalupov ter proizvodnjo za industrijske stranke, ki potrebujejo zanesljivo delovanje orodja. Njegove rešitve kalupov za priključke združujejo natančno obdelavo, tehnologijo hitrega žigosanja, avtomatizirane proizvodne zmogljivosti in strukturirano upravljanje kakovosti.
Več zmogljivosti je še posebej pomembnih za proizvajalce priključkov:
- Natančna izdelava:Ustrezni proizvodni procesi lahko dosežejo visoko dimenzijsko natančnost za zahtevna orodja.
- Razvoj plesni po meri:Orodje je mogoče oblikovati glede na posebne oblike konektorjev, materiale, količine proizvodnje in opremo.
- Dolga življenjska doba:Qiren poroča o življenjski dobi kalupa več kot 5 milijonov ciklov za uporabne rešitve orodij.
- Upravljanje kakovosti:Podjetje poroča o skladnosti s standardoma vodenja kakovosti ISO 9001 in IATF 16949.
- Sledljivost na podlagi MES:Proizvodne podatke je mogoče spremljati za podporo doslednosti in sledljivosti procesa.
- Integrirana proizvodnja:Načrtovanje, strojna obdelava, montaža, odpravljanje napak, testiranje in podpora za proizvodnjo je mogoče uskladiti prek enega dobavitelja.
Za kupce, ki ocenjujejo aDobavitelj kalupov za žigosanje priključkov, so lahko ti dejavniki pomembnejši od same cene, ker zmogljivost orodja neposredno vpliva na izkoristek proizvodnje, pogostost vzdrževanja in dolgoročne operativne stroške.
Katere industrije uporabljajo kalupe za vtiskovanje konektorjev?
Komponente natančnih priključkov se uporabljajo v številnih panogah, kjer je treba električne, elektronske, mehanske ali signalne povezave izdelovati dosledno.
- Avtomobilizem:Sistemi ožičenja vozil, električni moduli, senzorji in elektronski nadzorni sistemi.
- Zabavna elektronika:Kompaktni konektorji, ki se uporabljajo v elektronskih napravah in sklopih.
- Gospodinjski aparati:Električne priključne komponente za naprave in krmilne sisteme.
- Medicinska oprema:Natančne komponente, ki se uporabljajo v specializirani elektronski in elektromehanski opremi.
- Industrijska elektronika:Konektorji za krmilne sisteme, opremo za avtomatizacijo in električne sklope.
Ker elektronski sistemi postajajo bolj kompaktni in obseg proizvodnje narašča, pomen ponovljive natančnosti žigosanja in zanesljivega orodja še naprej narašča.
Pogosto zastavljena vprašanja
Za kaj se uporablja kalup za vtiskovanje konektorjev?
Kalup za žigosanje konektorjev se uporablja za izdelavo komponent konektorjev iz ustreznih kovinskih materialov z nadzorovanim rezanjem, prebijanjem, upogibanjem, oblikovanjem ali sorodnimi postopki žigosanja. Posebej je dragocen za proizvodnjo velikih količin doslednih natančnih komponent.
Kako dolgo lahko zdrži kalup za vtiskovanje konektorjev?
Življenjska doba orodja je odvisna od konstrukcije kalupa, izbire materiala, hitrosti vtiskovanja, geometrije komponent, vzdrževanja in proizvodnih pogojev. Qiren poroča o življenjski dobi, ki presega 5 milijonov ciklov za ustrezne rešitve kalupov za priključke.
Kakšno natančnost lahko doseže kalup za vtiskovanje konektorjev?
Natančnost je odvisna od zasnove dela, materiala, strukture orodja, postopka obdelave in opreme za žigosanje. Qiren navaja, da lahko njegova ustrezna natančna obdelava kalupa doseže približno ±0,01 mm, medtem ko je treba končne tolerance potrditi za vsak posamezen projekt.
Ali naj izberem progresivni ali sestavljeni kalup za žigosanje?
Nobena možnost ni univerzalno boljša. Progresivna orodja so pogosto uporabna za velikoserijsko proizvodnjo konektorjev z več operacijami, medtem ko je sestavljena orodja lahko učinkovita, ko je mogoče med enim pritiskom stiskanja izvesti več operacij. Ustrezna izbira mora temeljiti na geometriji dela, obsegu proizvodnje, materialu, zmogljivosti stiskalnice in ciljnih stroških.
Kako lahko zmanjšam stroške vzdrževanja orodja za vtiskovanje konektorjev?
Redni pregledi, pravilno mazanje, pravilno dovajanje materiala, pravočasna zamenjava obrabljivih komponent in preventivno vzdrževanje lahko pomagajo zmanjšati nepričakovane izpade. Dobro zasnovan kalup z ustreznimi materiali in jasnimi postopki vzdrževanja lahko tudi zniža stroške življenjskega cikla.
Zaključek
NatančnostKalup za vtiskovanje konektorjevje kritična naložba za proizvajalce, ki potrebujejo dosledne dimenzije konektorjev, visoko učinkovitost proizvodnje in zanesljivo dolgoročno delovanje orodja. Od natančne zasnove matrice in CNC obdelave do poskusnega žigosanja, inšpekcije, sledljivosti in vzdrževanja, vsaka stopnja lahko vpliva na končne proizvodne rezultate. S svojimi zmožnostmi natančnega inženiringa kalupov, prilagojenimi rešitvami orodij, poročano natančnostjo obdelave ±0,01 mm, 5M+ ciklično življenjsko dobo kalupov za uporabne modele ter sistemi vodenja kakovosti ISO 9001 in IATF 16949, Qiren zagotavlja trdne temelje za zahtevne projekte izdelave konektorjev. Če načrtujete nov projekt konektorja ali želite izboljšati svoj obstoječi postopek žigosanja,kontaktirajte nasza razpravo o vaših delovnih risbah, zahtevah glede materiala, obsegu proizvodnje, ciljih tolerance in prilagojeni rešitvi kalupa.
