Povzetek članka: Brizganje priključkaje kritičen proizvodni proces za izdelavo natančnih, trpežnih plastičnih ohišij in izolacijskih komponent, ki se uporabljajo v elektronskih konektorjih. Od izbire materiala in oblikovanja kalupov do nadzora dimenzij in konsistentnosti proizvodnje, vsaka stopnja vpliva na zmogljivost priključka.Qirenje specializirano za rešitve za natančno oblikovanje konektorjev, ponuja prilagojeno orodje, natančno obdelavo in proizvodno podporo za aplikacije v avtomobilski elektroniki, gospodinjskih aparatih, industrijski opremi in drugih elektronskih izdelkih. Razumevanje procesa pomaga oblikovalcem izdelkov in nabavnim ekipam sprejemati informirane odločitve o kakovosti, stroških in dolgoročni zanesljivosti proizvodnje.

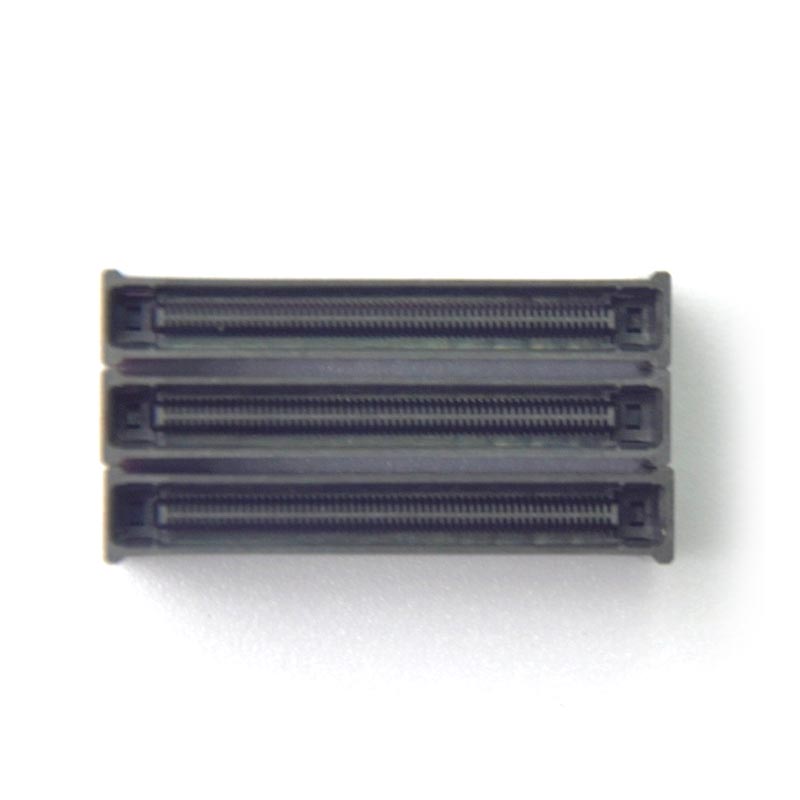

Brizganje konektorja je proizvodni proces, pri katerem se staljeni termoplastični material vbrizga v natančno izdelano votlino kalupa, ohladi in izvrže, da se ustvari končna komponenta. Široko se uporablja za izdelavo plastičnih ohišij, terminalskih nosilcev, izolacijskih struktur, zaščitnih lupin in drugih delov, potrebnih za električne in elektronske priključke.
V nasprotju s številnimi plastičnimi komponentami za splošno uporabo deli konektorjev pogosto vsebujejo majhne odprtine, tanke stene, zapletene zaklepne funkcije in tesno razmaknjene položaje sponk. Te funkcije morajo delovati skupaj s kovinskimi kontakti in parnimi komponentami. Tudi majhno odstopanje dimenzij lahko vpliva na montažo, silo vstavljanja, poravnavo sponk ali zanesljivost električne povezave.
Iz tega razloga je uspešno oblikovanje konektorjev odvisno od usklajenega materialnega inženiringa, oblikovanja kalupa, nastavitev stroja in inšpekcijskih postopkov. Qiren ponuja rešitve za natančno brizganje priključkov za stranke, ki iščejo prilagojene plastične komponente in orodja za zahtevne aplikacije.
Tipične aplikacije vključujejo:
Natančnost je bistvenega pomena za delovanje priključka, saj oblikovano ohišje določa položaj in podporo prevodnih kontaktov. Njegove dimenzije vplivajo na to, kako se komponente prilegajo skupaj, kako ostanejo priključki pritrjeni in kako konektor deluje med večkratno uporabo.
Zaradi več dejavnikov je natančno oblikovanje konektorjev zahtevnejše od mnogih običajnih aplikacij za oblikovanje plastike.
Razmik priključkov, dimenzije votline, zaklepne strukture in spojne površine morajo biti v skladu z odobrenimi inženirskimi risbami. Tolerance je treba določiti glede na funkcionalne zahteve vsake komponente, namesto da bi uporabili nepotrebno ozko toleranco za vsako značilnost.
Plastično ohišje mora zagotavljati ustrezno izolacijo za predvideno delovno okolje. Izbira materiala, debelina stene, plazilna pot, razdalja in prisotnost praznin ali kontaminacije lahko vplivajo na električno varnost. Zahteve je treba ovrednotiti glede na veljavne standarde izdelkov in delovne pogoje.
Ohišja priključkov so lahko izpostavljena silam vstavljanja, vibracijam, temperaturnim spremembam in ponavljajočim se ciklom spajanja. Oblikovana komponenta mora obdržati svojo obliko in podpirati terminale brez razpok, čezmerne deformacije ali izgube zadrževanja.
Uspešen prototip je le izhodišče. Proizvajalci morajo vzdrževati ponovljive dimenzije in funkcionalno zmogljivost v proizvodnih serijah, votlinah kalupov in serijah materiala. Stabilna obdelava zmanjša odpadke, predelave in prekinitve pri sestavljanju, ki se jim je mogoče izogniti.
Izbira materiala vpliva na sposobnost oblikovanja, krčenje, toplotno odpornost, izolacijo, mehansko trdnost, občutljivost na vlago in končno ceno komponente. Najboljša smola je odvisna od zasnove konektorja in delovnega okolja.
| Material | Ključne značilnosti | Potencialne aplikacije | Premisleki pri izbiri |
|---|---|---|---|
| PBT | Dobra dimenzijska stabilnost in električna izolacija | Električna ohišja in priključki za aparate | Ocenite pogoje izpostavljenosti toploti, krčenja in vlage. |
| PA (najlon) | Dobra mehanska trdnost in žilavost | Avtomobilski in industrijski konektorji | Upoštevajte absorpcijo vlage in njen vpliv na dimenzije. |
| LCP | Majhen potencial zvijanja in primernost za dizajne z majhnim nagibom | Kompaktni elektronski konektorji z visoko gostoto | Zahteva skrben nadzor pretoka materiala in pogojev oblikovanja. |
| PPS | Zmogljivost pri visokih temperaturah in kemična odpornost | Specializirane električne in industrijske aplikacije | Ocenite zahteve za obdelavo, stroške in mehansko zasnovo. |
| Smola, ojačana s steklenimi vlakni | Izboljšana togost in zmanjšano usmerjeno krčenje v ustreznih formulacijah | Ohišja strukturnih priključkov | Usmerjenost vlaken lahko vpliva na krivljenje in dimenzijsko natančnost. |
Ti materiali niso zamenljivi. Inženirji bi morali pregledati kakovost smole, delovno temperaturo, zahteve glede zaviranja gorenja, dielektrične lastnosti, izpostavljenost kemikalijam in veljavne regulativne zahteve, preden dokončajo specifikacijo.
Za dodatne napotke raziščite Qirenove rešitve za brizganje konektorjev in s tem povezane zmožnosti izdelave natančnih kalupov.
Projekt zanesljivega brizganja priključkov sledi strukturiranemu delovnemu toku. Zaporedje se lahko razlikuje glede na geometrijo komponente, zahteve za ploščice, obseg proizvodnje in inšpekcijska merila, vendar bistvene faze ostajajo podobne.
Pri konektorjih, ki vsebujejo kovinske terminale, je treba posebno pozornost nameniti pozicioniranju in zadrževanju vložkov. Samodejno nalaganje ali sestavljanje vložkov je lahko primerno za programe z večjim obsegom, pod pogojem, da lahko oprema dosledno vzdržuje poravnavo komponent.
Oblikovalske odločitve, sprejete pred začetkom orodja, lahko preprečijo kasnejše drage spremembe. Pri pregledu načrtovanja za izdelavo je treba upoštevati, kako se bo komponenta napolnila, ohladila, izvrgla, sestavila in delovala v svoji končni uporabi.
Kjer je praktično, razmeroma enakomerna debelina stene pomaga spodbujati dosledno polnjenje in hlajenje. Nenadni prehodi debeline lahko prispevajo k ugrezninam, notranji napetosti ali zvijanju. Rebra in izbokline morajo biti zasnovane tako, da zagotavljajo zahtevano trdnost brez ustvarjanja nepotrebno debelih delov.
Postavitev vrat vpliva na vzorce polnjenja, lokacije zvarov, pakiranje in videz površine. V ohišjih konektorjev je treba vrata namestiti ob upoštevanju kritičnih parnih površin, žepov na terminalih in mehansko obremenjenih območij.
Ustrezni koti ugreza in dobro zasnovani izmetni sistemi pomagajo sprostiti oblikovane dele, ne da bi pri tem poškodovali občutljive elemente. Potreben ugrez je odvisen od smole, teksture površine, geometrije delov in zahtev glede dimenzij.
Pri vstavljenih konektorjih morajo kovinski priključki ostati v določenih položajih med vbrizgavanjem in hlajenjem. Podpora kalupa, natančnost nalaganja vložka, pretok smole in toplotna ekspanzija vplivajo na končno razmerje med plastičnim ohišjem in kovinskimi komponentami.
Uporabne prakse oblikovanja vključujejo:
Kontrola kakovosti za brizganje konektorjev mora obravnavati tako videz oblikovane komponente kot njeno funkcionalno delovanje. Del je lahko videti sprejemljiv, medtem ko ima še vedno neporavnanost sponk, dimenzijski zamik ali nezadostno mehansko zadrževanje.
Praktični inšpekcijski načrt lahko vključuje naslednje kontrole:
Pogoste okvare in njihovi možni vzroki vključujejo:
| Napaka | Možen vzrok | Korektivni pristop |
|---|---|---|
| Flash | Ločilne vrzeli, previsok pritisk ali obraba kalupa | Preverite stanje orodja in optimizirajte nastavitve obdelave. |
| Kratki posnetki | Nezadostno polnjenje, omejen pretok ali neustrezno odzračevanje | Preglejte zasnovo vrat, parametre odzračevanja in polnjenja. |
| Warpage | Neenakomerno hlajenje, orientacija materiala ali različno krčenje | Izboljšajte hladilno ravnovesje ter preglejte geometrijo in izbiro materiala. |
| Znamke pomivalnega korita | Debeli deli ali nezadostno pakiranje in hlajenje | Optimizirajte geometrijo stene in pogoje pakiranja. |
| Neusklajenost sponk | Premik vložka, variacija orodja ali nedosledna obremenitev | Izboljšajte lokacijo vložka, podporo in preverjanje dimenzij. |
Meje sprejemljivosti in pogostost testiranja morajo biti opredeljene s specifikacijo izdelka, zahtevami kupca in stopnjo tveganja. Za varnostno kritične ali visoko zanesljive aplikacije bo morda potrebna dodatna validacija.
Vsak priključek ne zahteva enake naložbe v orodje ali strategije pregleda. Naslednja primerjava ponazarja, kako zahteve aplikacije vplivajo na proizvodni pristop.
| Zahteva | Standardni priključek | Natančni priključek |
|---|---|---|
| Geometrija | Relativno enostavne funkcije | Votline z majhnim nagibom in zapleteni detajli |
| Strategija strpnosti | Na podlagi zahtev splošne montaže | Kritične funkcije dobijo strožje omejitve, ki temeljijo na funkcijah |
| Orodje | Konvencionalna konfiguracija kalupa, kjer je to primerno | Zahtevnejši nadzor votline, hlajenja, odzračevanja in poravnave |
| Inšpekcija | Vizualni in dimenzijski pregledi | Podrobno meroslovje in dodatno funkcionalno preverjanje |
| Tveganje procesa | Predvsem v zvezi s polnjenjem in splošnimi dimenzijami | Lahko vključuje končni položaj, parjenje, zvijanje in zadrževanje |
Razlika ni le v velikosti izdelka. Majhen priključek lahko zahteva zelo sofisticirano orodje, če vsebuje tesno razmaknjene priključke ali mora ohranjati natančno poravnavo s tiskanim vezjem. Inženirske zahteve bi morale določati postopek in ne predpostavke, ki temeljijo samo na videzu.
Izbira dobavitelja pomeni oceno njegove sposobnosti, da inženirske zahteve spremeni v ponovljive proizvodne rezultate. Konkurenčna ponudba je pomembna, vendar kakovost orodja, stabilnost procesa, komunikacija in tehnična podpora prav tako vplivajo na skupne stroške lastništva.
Pri ocenjevanju proizvajalca konektorjev za brizganje konektorjev upoštevajte naslednja vprašanja:
Qiren Electronics se osredotoča na natančne plastične konektorje in rešitve za brizganje po meri. V skladu s svojimi informacijami o izdelku podjetje izpostavlja nominalno toleranco ±0,01 mm, prijavljeno stopnjo izkoristka do 99,2 %, nemško kalupno jeklo, analizo toka kalupa in upravljanje delavnice, integrirano v MES. Te številke je treba med vrednotenjem projekta potrditi glede na specifično geometrijo dela, material, merilno metodo in proizvodne pogoje.
Qiren opisuje tudi podporo za optimizacijo kalupov in nadgradnje v prvem letu uporabe kalupov. Kupci lahko razpravljajo o teh zmožnostih skupaj z zahtevami za lastne zasnove priključkov, namesto da se zanašajo zgolj na splošne specifikacije.
Za povezane proizvodne informacije obiščite stran izdelka Connector Injection Molding ali raziščite Qirenovo spletno mesto za proizvodnjo natančnih kalupov in komponent.
Uporablja se za izdelavo plastičnih ohišij konektorjev, izolacijskih ohišij, nosilcev terminalov, zaščitnih lupin in drugih komponent, ki zahtevajo natančno geometrijo in ponovljivo proizvodnjo. Tipične aplikacije vključujejo avtomobilsko elektroniko, gospodinjske aparate, industrijsko avtomatizacijo in potrošniške elektronske naprave.
Za vsak priključek ni najboljšega materiala. PBT in najlon sta običajni izbiri za številne električne in mehanske aplikacije, medtem ko lahko LCP in PPS ustrezata dizajnom z zahtevnimi dimenzijskimi ali toplotnimi zahtevami. Končna izbira je odvisna od okolja delovanja konektorja, električnih specifikacij, mehanskih obremenitev in ciljnih stroškov.
Dosegljive tolerance so odvisne od geometrije delov, obnašanja smole, konstrukcije kalupa, stabilnosti procesa in merilnih metod. Qiren navaja nominalno toleranco ±0,01 mm za svojo ponudbo natančnega oblikovanja. Kupci bi morali potrditi, ali je ta toleranca izvedljiva za vsako kritično lastnost njihove specifične zasnove.
Pogosti vzroki vključujejo neustrezno ravnanje z materialom, slabo prezračevanje, nepravilne parametre obdelave, neenakomerno hlajenje, obrabo kalupa in netočno pozicioniranje vložkov. Strukturiran pregled zasnove, nadzorovano procesno okno in inšpekcijski načrt, ki temelji na tveganju, lahko pomagajo prepoznati in zmanjšati te težave.
ja Vložek za vložek lahko vgradi ali podpira kovinske sponke v plastičnem ohišju konektorja. Postopek zahteva ustrezno namestitev vložka, podporo kalupa, združljivost materiala ter preverjanje poravnave in zadrževanja sponk.
ja Brizganje je zelo primerno za ponovljivo proizvodnjo velikih količin, ko so orodja, pogoji cikla, ravnanje z materialom in pregledi ustrezno nadzorovani. Kalupi z več votlinami in primerna avtomatizacija lahko izboljšajo proizvodnjo, čeprav je njihova primernost odvisna od kompleksnosti izdelka in povpraševanja.
Navedite 2D inženirsko risbo, 3D datoteko CAD, predvidene zahteve glede smole ali materiala, kritične tolerance, letno povpraševanje, pričakovano servisno okolje in vse funkcionalne ali regulativne specifikacije. Pojasnite tudi, ali potrebujete proizvodnjo kalupov, oblikovane dele, oblikovanje vstavkov ali kombinirano rešitev.
Brizganje konektorjev združuje natančno orodje, ustrezno izbiro materiala, nadzorovano obdelavo in preverjanje kakovosti glede na aplikacijo. Vsaka odločitev vpliva na to, kako natančno se konektor prilega, kako zanesljivo podpira električne kontakte in kako dosledno ga je mogoče izdelati skozi čas. Z zgodnjim odkrivanjem kritičnih razsežnosti in vzpostavitvijo jasnih inšpekcijskih zahtev lahko razvijalci izdelkov zmanjšajo število napak, ki se jim je mogoče izogniti, in sprejemajo bolj premišljene odločitve o nabavi.
Qiren ponuja natančno izdelavo kalupov za konektorje in prilagojene rešitve za oblikovanje za elektronske, avtomobilske, aparaturne in industrijske aplikacije. Če razvijate nov priključek ali izboljšujete obstoječi proizvodni proces,kontaktirajte nasza razpravo o vaših risbah, zahtevah glede materiala, specifikacijah orodij in proizvodnih ciljih. Sodelujte s podjetjem Qiren, da ocenite praktično proizvodno rešitev, ki je usklajena z natančnostjo, kakovostjo in potrebami po dostavi vašega projekta.
